高壓開關柜母排測溫系統

高壓開關柜 為什么要測溫

隨著電力科技的發展，高壓及超高壓配電網也越來越多地出現在各大電網中，高壓開關柜作為重要的電器設備，在長期的運行過程式中，因觸頭老化，接觸電阻增大，引起過熱，嚴重的會引起火災事故。近年來，在發電廠和變電站已發生多起開關柜過熱事故造成火災和大面積停電，解決開關柜過熱問題是杜絕此類事故發生的關鍵。隨著電力科技的快速進步，輸配電系統逐步向科技化、安全化、智能化發展。在實際使用中，因安裝人員的專業素質、電纜附件質量參差不齊、環境惡劣等因素的影響，時常有不可預測的事故發生。

高壓開關柜母排測溫

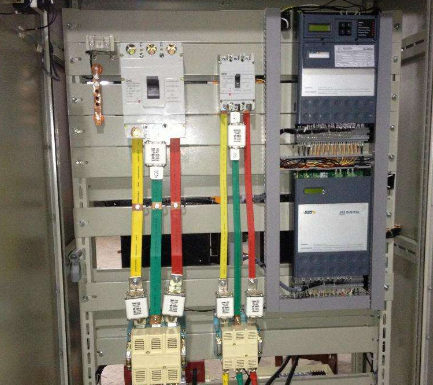

在電力開關柜中，母排是傳輸電流的重要部件，由于母排具有電阻，在傳輸電流時就會發熱，特別是傳輸大電流時其會產生較大的溫升。母排的溫升超過一定值時就可能引發開關柜故障，嚴重時還可能引起火災，對配電系統造成較大損失。針對上述問題，有必要對開關柜母排的工作溫度進行監測。

高低壓開關柜中母排接觸部位常因老化、螺栓松動或接觸不良等使接觸電阻過大而發熱，若無法實時監測這些發熱部位的溫度，極易導致設備燒毀或突然停電等事故。母排是電路連接中重要的組成部分，電流從母排流過。事故發生前，因電流異?；蚬收宵c發熱，會導致母排溫度升高。此時，如果有一種智能測溫系統，可測得母排的溫度，就可提前預警，防患于未然。雖然通過人工巡檢開關柜的運行情況可有效防止其發熱引發事故，但是開關柜內有裸露高壓且空間狹小，無法進行人工巡查測溫。目前監測開關柜內觸點溫度可有效防止開關柜的事故發生，但由于開關柜內的高壓結構，人工巡查測溫效果不佳，新出的開關柜母線都加防護套，使用紅外測溫槍，從觀察窗也無法測溫。通常的溫度測量方法又不能使用。

開關柜母排溫度在線監測系統

采用合適的測溫系統對母排特別是搭接處3點或者6點測溫，對于母排的溫度進行實時在線監測，事故發生前，因電流異常或故障點發熱，會導致母排溫度升高。通過光纖智能測溫系統，可測得母排的溫度，就可提前預警，防患于未然。熒光光纖測溫就是非常好的實施方案，熒光光纖測溫裝置包括裝在母排處的熒光光纖溫度傳感器探頭，光纖溫度傳感器將感測到的溫度數據傳輸給溫度變送器 ，從而工作人員就能夠及時知曉母排搭接處溫度。溫度傳感器測量精度高，可在電力設備測溫技術的廣泛推廣應用。讀數準確，可靠性高。光纖傳感器內部經過特殊工藝處理，本身不但具有良好的絕緣性還具有極強的抗電磁干擾能力，保證了設備運行的可靠性和安全性，不會對電力設備產生任何干擾和影響。
